Precyzyjne pomiary to podstawa montażu ślusarki aluminiowej: od nich zależy, czy okno, drzwi przeciwpożarowe albo fasada słupowo-ryglowa będą pracować tak, jak przewidział producent systemu. W Paul-Plast do pomiarów używamy elektronicznych poziomnic STABILA (m.in. TECH 196 DL) oraz lasera rotacyjnego Hilti PR 30-HVS. Poniżej opisujemy, do czego służy każde z tych urządzeń i jakie parametry deklaruje producent.

Dlaczego dokładność ma znaczenie

Ościeżnica ustawiona choćby lekko poza pionem utrudnia regulację okuć, a skrzydło okna lub drzwi HS zaczyna ocierać albo samo się otwiera. Przy fasadach i ściankach ciągnących się przez kilka kondygnacji drobne odchyłki na każdym słupie sumują się. Dlatego poziom i pion kontrolujemy dwoma narzędziami: laserem wyznaczamy wspólne odniesienie dla całego obiektu, a poziomnicą sprawdzamy każdy element na miejscu.

Elektroniczna poziomnica STABILA TECH 196 DL

Poziomnica ma klasyczne libelle i moduł elektroniczny, który pokazuje nachylenie na dwóch podświetlanych wyświetlaczach. Według producenta:

• dokładność pomiaru elektronicznego: ±0,05° przy 0° i 90° (ok. 0,9 mm na 1 m — nasze przeliczenie), ±0,1° w zakresie 1–89°,
• dokładność libelli: 0,5 mm/m,
• jednostki: stopnie, %, mm/m oraz in/ft,
• sygnał dźwiękowy, który prowadzi do poziomu, oraz funkcje HOLD (zapamiętanie odczytu) i REF (przeniesienie dowolnego kąta),
• moduł elektroniczny w klasie szczelności IP67,
• długości od 23 do 183 cm, wersja TECH 196M DL z mocnym magnesem do konstrukcji stalowych,
• zasilanie 2 × AA, do ok. 400 godzin pracy bez podświetlenia,
• według producenta nie wymaga kalibracji w codziennym użytkowaniu.

W praktyce poziomnica elektroniczna przydaje się przy ustawianiu progów i belek podprogowych drzwi tarasowych, kontroli pionu słupów fasady oraz przy spadkach parapetów — wartość odczytujemy bezpośrednio w mm/m albo w procentach, bez szacowania pęcherzyka.

Laser rotacyjny Hilti PR 30-HVS

Laser rotacyjny wyznacza poziomą lub pionową płaszczyznę odniesienia w całym pomieszczeniu albo na zewnątrz budynku. Parametry deklarowane przez Hilti:

• dokładność: ±2,3 mm na 30 m,
• zasięg z odbiornikiem: 2–500 m (średnica),
• praca w poziomie, w pionie i ze spadkiem; cyfrowe wprowadzanie spadku w zakresie od −15% do +8,6%,
• automatyczne ustawianie płaszczyzny z opcjonalnym statywem automatycznym,
• obudowa w klasie IP66 i uchwyty amortyzujące wstrząsy,
• laser klasy 2, zasilanie akumulatorem Li-Ion — do 25 godzin pracy,
• masa ok. 2,5 kg, zakres temperatur pracy od −20 do +50 °C.

W nowszej wersji PR 30-HVS A12 Hilti podaje dokładność ±0,5 mm na 10 m.

Na budowie wykorzystujemy go do przeniesienia poziomu „metra” na wszystkie otwory w budynku, wyznaczania linii fasady słupowo-ryglowej i kontroli spadków. Dzięki temu okna na jednej elewacji mają wspólną wysokość nadproży i parapetów, a nie tylko „równo z sąsiednim”.

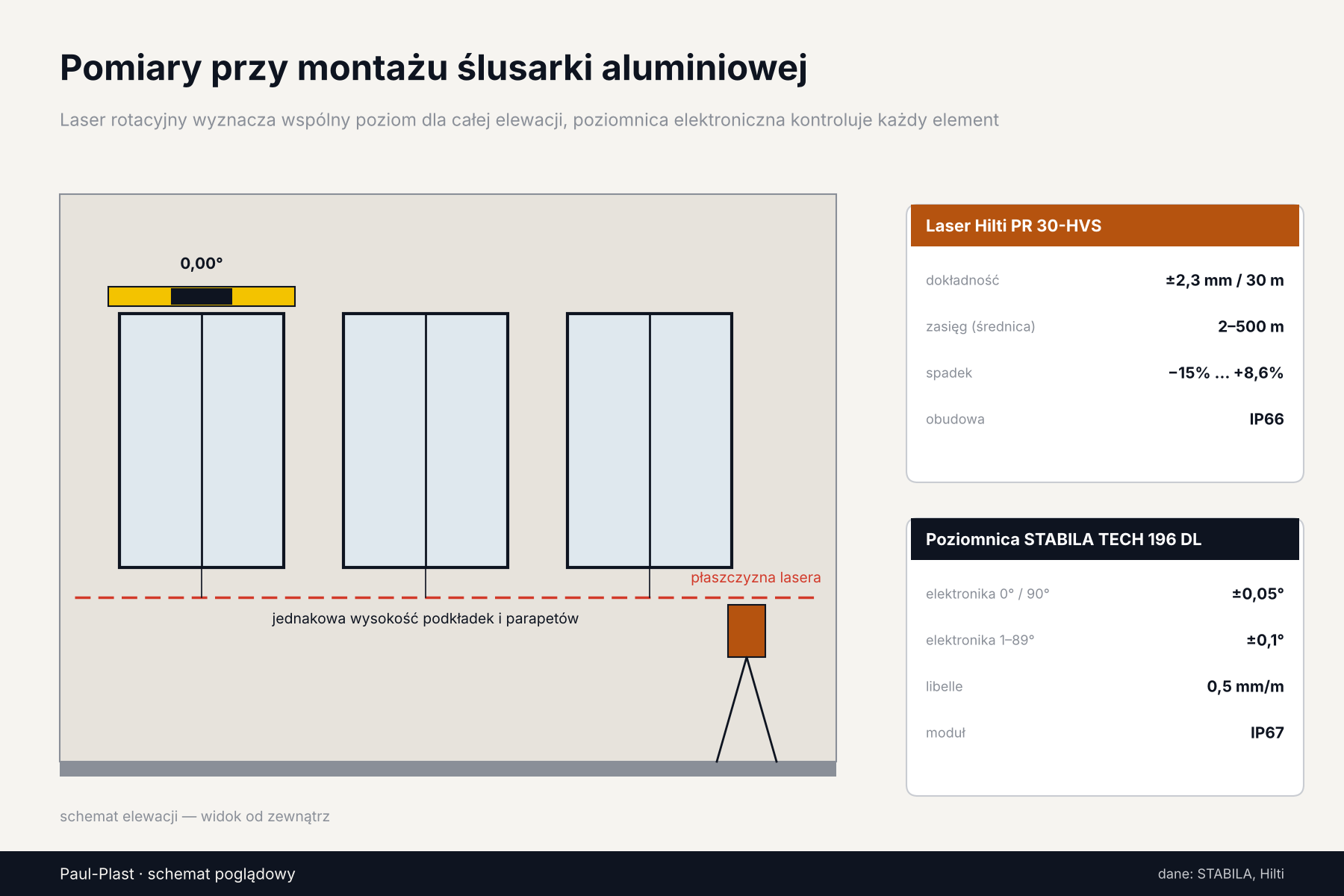

Jak łączymy oba narzędzia przy montażu

• Przed montażem laserem sprawdzamy otwory i ustalamy poziom odniesienia dla całej elewacji.
• Na tej podstawie ustawiamy podkładki nośne i ościeżnice.
• Poziomnicą elektroniczną kontrolujemy pion i poziom każdej ościeżnicy, a przy drzwiach i systemach HS także próg.
• Po zamocowaniu, a przed piankowaniem i uszczelnieniem, powtarzamy kontrolę — szczegóły uszczelnień opisaliśmy w artykule o montażu warstwowym okien aluminiowych.
